伺服压接机

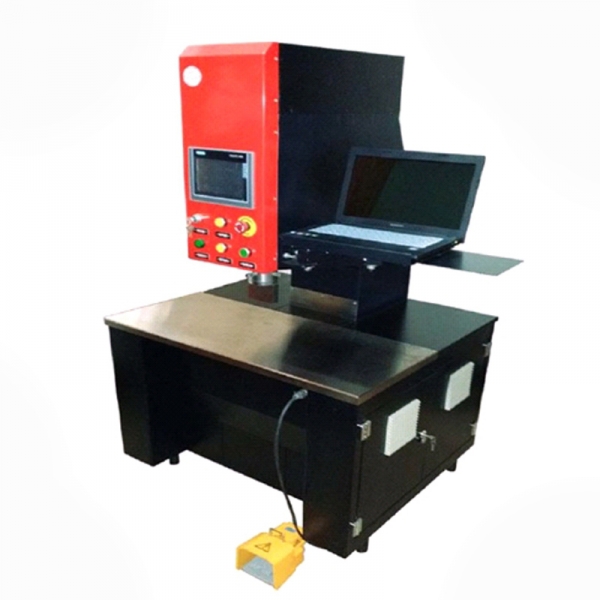

YJ-SF30伺服压接机

YJ-SF30压接机(中国专利号:ZL201220556083.9)是可耐特公司最新一代高性能精密、伺服型压接设备,重要配件来自德国、日本等著名品牌及国内优质品牌。主要适用于高速高密精密连接器的压接装配,也可用于普通中低速连接器的压接装配。该设备沿袭继承了YJ-25压接机专业、高效、易用的优点,如:一体化设计、程序一键调用、旋转压头等。

    YJ-SF30压接机(中国专利号:ZL201220556083.9)是可耐特公司最新一代高性能精密、伺服型压接设备,重要配件来自德国、日本等著名品牌及国内优质品牌。主要适用于高速高密精密连接器的压接装配,也可用于普通中低速连接器的压接装配。该设备沿袭继承了YJ-25压接机专业、高效、易用的优点,如:一体化设计、程序一键调用、旋转压头等。

    1、主要性能和技术参数

    1)最大压接力:30 kN;

    2)可编程3段工作压力,并设定压力上限与下限,范围:50N-50 kN任意,超限报警;

    3)可编程3段工作行程:0.000~110.000mm 任意;

    4)行程编程精度:0.002mm;

    5)重复定位精度:0.02mm;

    6)压头移动速度:0.002~80mm/s;

    7)可编程2段保压时间:0.001~10.000秒任意;

    8)5种压接工作模式任选

      (1) 2段位置控制;

      (2)3段位置控制;

      (3)2段压力控制;

      (4)2段(位置+压力)控制;

      (5)3段(位置+压力)控制;

    9)2种智能压接方式

    (1)增量压力结束方式(类似自动教导方式);

    (2)控制曲线翘尾方式;

    10)板程序自动执行(连接器程序自动转换)模式,并可通过按钮手动退步或进步进行选择性补压,也可以通过点击PC上的实时压接状态图标进行选择性压接与补压;

    11)纯手动程序选择模式,一键调用程序;

    12)程序自动教导功能;

    13)设备侧可编程并储存的程序数共60个(0~59),PC侧程序数不限;

    14)工作台面积(mm)长940 X 宽405,亦可按要求订制;

    15)实际支持的印制电路板面积(mm)长940及以上尺寸,宽最大700;

    16)电源:AC220V,2KVA~3KVA;

    17)整机外形尺寸(mm):高1640 X 宽940 X深840;

    18)设备重量(kg): 700。

    2、压接管理系统

    可耐特压接管理软件是昆明可耐特科技开发的专用管理软件,用于配套可耐特科技研制的各类压接设备,实现压接过程动态信息显示、实时压接曲线显示、程序的上传、下载、存储管理、离线编程,过程日志的下载、存储,SPC统计分析等功能。

    (1)日志管理(追溯)功能:系统自动记录压接过程关键数据(日志),自动记录压接实时曲线,自动导出到PC侧存储;可以按批次、板名、连接器名、日期等在数据库中进行模糊查询,具有条码追溯、日志数据导入导出数据库等功能。












    (2)板程序管理:通过板名称管理程序,支持板名模糊查询功能;离线编程:新增、编辑、删除数据库中的板程序;以板程序(内含多个连接器子程序)为整体的程序上传、下载;PC侧程序数量不限,只受硬盘空间限制。具有板程序导入、导出数据库功能。


    (3)SPC管理:具有查询、新增、编辑、删除、计算、导出等功能。统计过程控制(Statistical Process Control), 简称SPC,是一种借助数理统计方法的过程控制工具

    各种压模案例
